概述

XGN□-12單元式金屬封閉環網開關設備是以FLN□-12型SF。負荷開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、緊湊型可擴展的金屬封閉環網開關設備。具有結構簡單、操作靈活、連鎖可靠、安裝方便等特點。對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。

XGN□-12單元式金屬封閉環網開關設備的主開關選用本公司生產的FLN36-12型、FLN48-12型SF。負荷開關，或ABB公司生產的SFG型 SF。負荷開關，也可根據用戶的需要配裝VS1型、VD4/S型、ISM型真空斷路器或HD4/S型 SF6斷路器。負荷開關和斷路器可手動或電動操作，選配電動操作機構、PT、CT、FTU和通信裝置后可實現配電自動化功能。

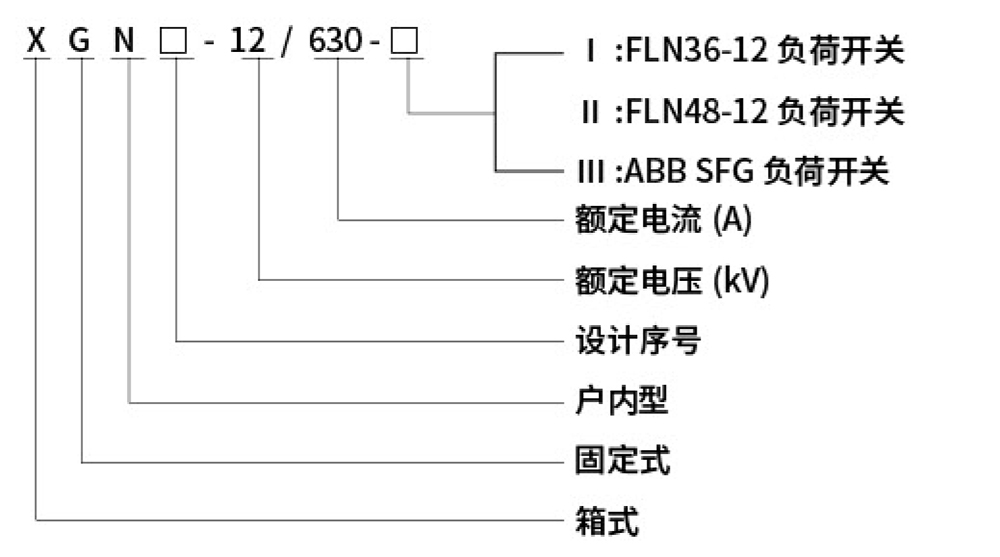

型號含義

產品主要用途

XGN-12單元式金屬封閉環網開關設備適用于額定電壓12kV，額定頻率50Hz的電力系統，廣泛應用于工業及民用電纜環網及供電末端。

XGN-12單元式金屬封閉環網開關設備特別適用于以下場所:城市居民區及工礦企業配電、小型二次變電站、開閉所、箱式變電站、商場、機場、地鐵、風力發電、醫院、體育場館、鐵路、橋梁、隧道等。

主要技術參數
