概述

HBG-12環保氣體封閉環網開關設備是一種新型綠色環保的金屬封閉開關設備，它采用干燥空氣或氮氣等環保氣體絕緣，無/少溫室氣體排放，產品生命周期后材料可回收率達90%以上，除套管外其他絕緣部件基本不用難降解的環氧樹脂材料，真正達到綠色環保的目的。斷路器與負荷開關均采用真空滅弧，具有環境適應性強，體積小，節約占地，無需SF,氣體檢測與防護，運行安全可靠,免維護，智能化等特點,是環網柜今后發展的方向。

HBG-12環保氣體封閉環網開關設備用于電壓12kV，三相交流50Hz，單母線及單母線分段系統的成套配電裝置，工業及民用電纜環網及配網終端工程。作為電能的接受和分配之用，在城市居民區配電、小型二次變電所、開閉所、電纜分支箱、箱式變電站、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等場所使用。

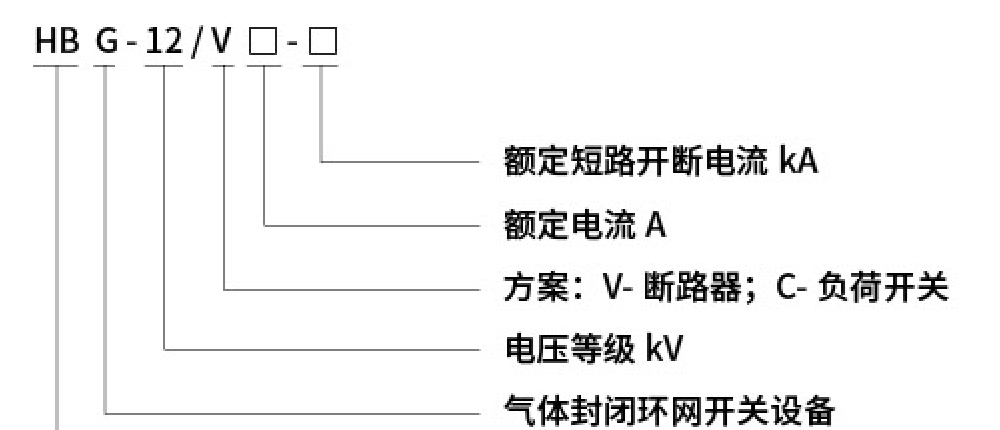

型號含義

產品主要特點

◆功能復合、一體化產品

開關設備的充氣殼體采用高品質的厚2.5mm 不銹鋼板通過激光焊接而成，保證氣箱密閉可靠性，機械強度高，耐腐蝕性好，充氣殼體的防護等級達到IP67:氣箱裝有防爆膜片，能有效防止氣壓過高時對人和設備造成的損害;將全部導電部件封閉在氣箱當中，既能避免外界環境因素的影響，又能提高運行可靠性，使其具備免維護(或少維護)的功能,同時還能符合體積小型化要求。

主回路采用三工位開關(接通＋隔離＋接地)和真空滅弧室組合，該結構是目前技術成熟的配置方式,適合目前電網運行維護需求。

◆環保、無污染

HBG-12環保氣體封閉環網開關設備的絕緣介質是零級干燥空氣(外購）或符合GB/T 8979-2008的 99.99%純N2，氣體的泄露對外界環境不會造成任何影響，無需進行任何回收處理。

◆靈活的拓展化設計

HBG-12環保氣體封閉環網開關設備為模塊化設計，可以將各種模塊通過專用的母線連接件。實現多樣化的單元組合，較大限度的滿足中國各個地方復雜多樣的配電設計方案。

◆完善的機械連鎖

HBG-12環保氣體封閉環網開關設備的操作面板具有完善的五防機械連鎖功能，所有的連鎖功能都在內部巳配置好，操作時請按操作說明順序操作，使用非常方便。

主要技術參數
