概述

DR-GTXGN-12圖體絕緣環網開關設備是本公司自行研發的新一代環保型復合絕緣環網柜。是一種全密封的供電單元，所有帶電部件及開關全密封在一個環氧塑脂殼體內，殼體內無SF。氣體。整個開關裝置不受外部環境影響，確保運行可靠性和人身安全性，并且實現了免維護。

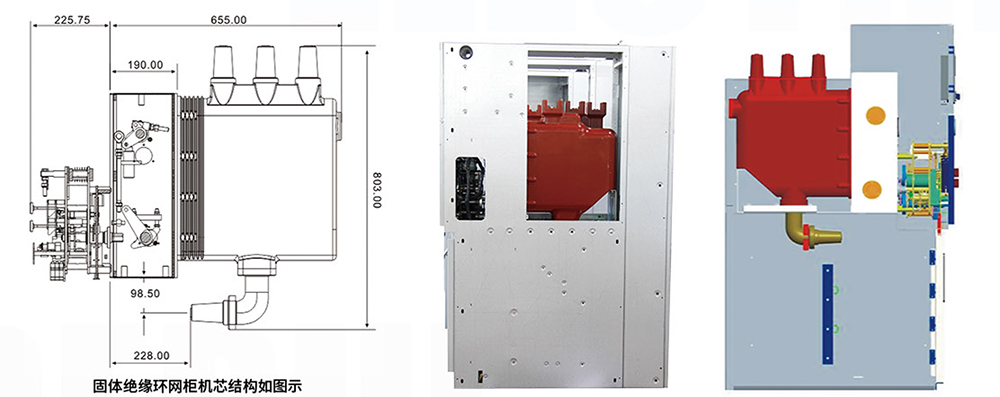

固體絕緣環網柜有三種開關組成，即V單元(斷路器單元)，C單元(負荷開關單元)，F(xiàn)單元（組合電器單元)，每個單元可以單獨使用也可以自由擴展，其結構分為智能控制儀表室、操作機構和一次部分，儀表室可配微機保護（控制器)，一次部分采用APG自動凝膠工藝，將隔離開關和滅弧室完全固封在環氧樹脂中,并有專用接頭和母線相連。滅弧室采用專用的銅鉻觸頭材料,R型縱磁場觸頭，以及完全一次封排工藝，該滅弧室開斷短路電流能力及穩定性，電壽命，溫升以及絕緣水平都較之前的滅弧室(銅鋁觸頭材料,杯狀縱磁場觸頭結構,以及不完全一次封排工藝)有了明顯提高。操動機構采用與開關配合一體的彈操機構,即隔離開關和主開關彈操機構為一整體，可方便實現互鎖，而且機構零件少，減少了不必要的傳動環節，可靠性高，并可根據用戶需要實現電動操作。

圄體絕緣全封閉開關設備:是采用囫體絕緣材料為主絕緣介質及導電連接、隔離開關、接地開關、主母線、分支母線等主導電回路單一或組合后用圄體絕緣介質包覆封裝為一個或幾個具有一定功能、可再次組合或擴展的具備全絕緣、全密封性能的模塊。

環網單元適用于12kV、5OHz的三相交流配電系統，用于環網供電或終淵供電。環網單元可安裝在工礦企業、住宅小區、學校、公園等的配電系統，也可裝入緊湊式型箱式變電站中，用于配電變壓器的控制和保護。所以戶內、戶外型環網單元均可實現配電自動化。

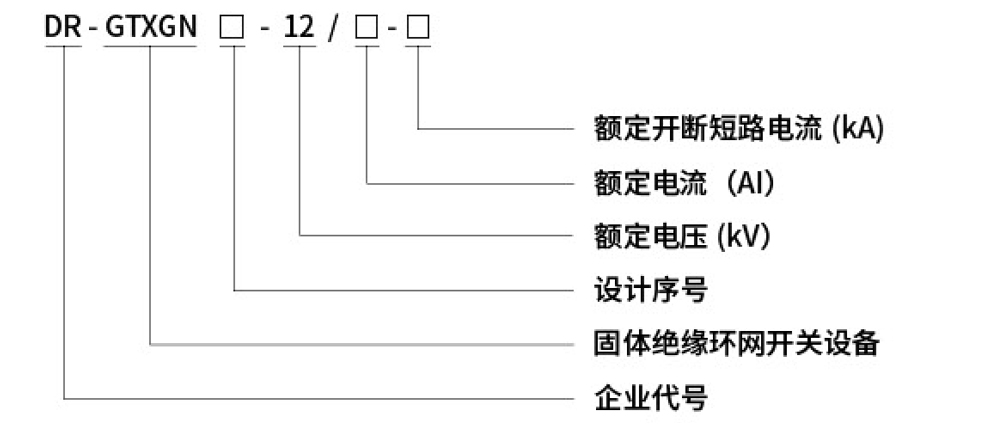

型號含義

產品主要特點

◆隔離刀可視斷口

柜前有明顯的隔離斷口可視窗口，可查看隔離合位、隔離分位、接地合位，三個工作位置，方便現場工作人員檢修確定隔離刀位置，非常安全。

◆泄壓設計

內部燃弧壓力閥:當產品內部出現燃弧時，會從該壓力釋放閥釋放壓力，燃弧排至電纜溝，以免誤傷操作人員。

◆綠色環保

采用環保性材料設計，不使用SFg氣體作為滅弧介質及絕緣，對環境沒有污染，一次回路采用最少的接點設計，確保運行期間低能耗。

主要技術參數
