概述

XGN-40.5金屬環網開關設備（以下簡稱充氣柜)適用于三項交流50Hz，額定電壓40.5kV的配電系統中。作分合負荷電流、過載電流、關合短路之用,也可開斷空載變壓器、一定距離架空線路、電纜線路和電容器組等容性負載，在電力系統中起電能的分配、控制和保護作用。XGN-40.5采用全密封結構，所有一次帶電體均密封在不銹鋼板焊接的氣室內，防護等級達IP67?？蛇m應潮濕多鹽霧，諸如洪水、重污染等各種慝劣環境條件，運行安全、可靠性高的多回路環網開關設備。廣泛應用于工業園區、街道、機場、居住小區、繁華商業中心等，是配網自動化的理想設備。還用于緊湊型箱式變電站、電紐分支箱、開閉所、風力發電站、地鐵與隧道燈。

XGN-40.5有多個模塊，可根據用戶要求進行不同的組合，提供多種組合方式，適應絕大多數需要環網單元的場合.在同一個SF 氣室中，最多可以配置4個模塊。當模塊超過4個單元，可采用擴展母線將開關柜連接起來。

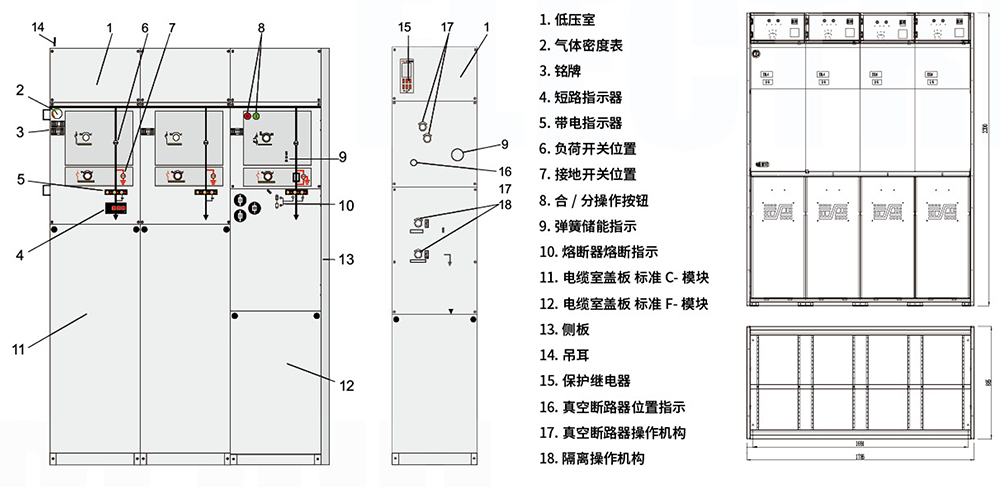

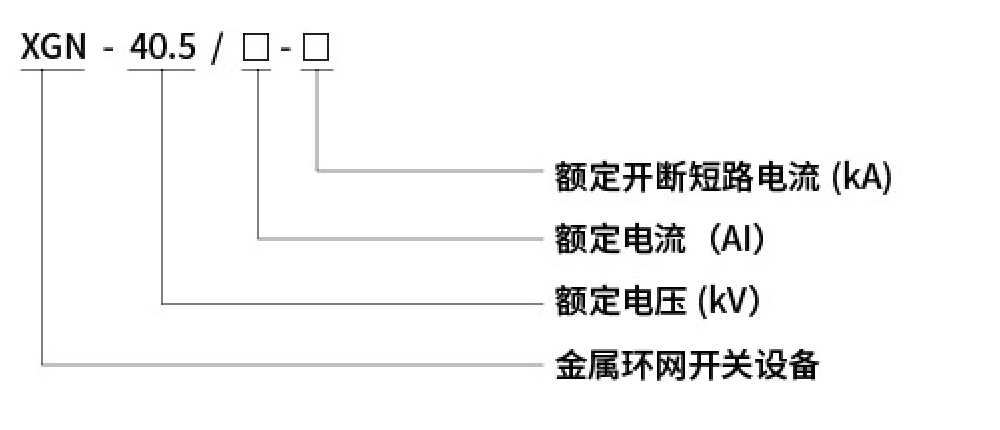

型號含義

產品主要特點

◆全密封全絕緣設計:XGN-40.5所有帶電部位均密封在一個由304不銹鋼板焊接而成的箱體內，箱體內充有工作壓力為1.4bar的SF。氣體，防護等級為IP67。可安裝在潮濕、粉塵污染大的地區，特別適合礦山、箱式變電站和任何由于空氣污染易引發表面閃絡的場所。產品安裝了符合DIN47636標準套管,通過全絕緣、全密封帶屏蔽的電纜接頭與電纜連接。

◆高可靠性和人身安全:所有帶電部分密封在SF。氣室中;氣室具有可靠的泄壓通道，通過了20kA/0.5s的內部故障燃弧試驗;負荷開關和接地開關為三工位開關，簡化了相互間的聯鎖。電纜室蓋板與負荷開關之間具有可靠的機械聯鎖,有效防止誤入帶電間隔。

◆免維護與長的壽命周期:產品的設計使用壽命周期為30年，在產品壽命周期內，主開關均無需進行維護。產品的年漏氣率≤0.1%.

◆結構緊湊:除了空氣絕緣的計量柜及PT柜外，所有的模塊都只有500mm寬.所有單元的電纜聯接套管對地高度一致,方便了現場施工。

◆XGN-40.5可配置智能控制裝置（可選),提供有效的保護、遙控和監測系統,并支持配電系統的自動化。

◆XGN-40.5對變壓器提供了兩種保護方式:負荷開關熔斷器組合電器和具有繼電保護的斷路器。負荷開關熔斷器組合電器用于160OkVA及以下變壓器，而具有繼電器的斷路器可用于各種容量的變壓器保護。

◆環境保護:XGN-40.5的開發不僅從產品本身，更包括從生產過程到開關的終身運行的環保。所有材料均選取有利于環保的材料，采用零泄漏的清潔工藝，產品終身密封，產品壽命周期結束后90%~95%的材料是可以回收的。

主要技術參數

(注）取決于熔絲的額定電流值

XGN-40.5系列根據頒布的GB標準:GB3804-2004、GB16926-1997、GB3906-2006、GB1984-2003進行測試。
